Vai trò của đội ngũ Tư vấn giám sát (TVGS) là vô cùng thiết yếu trong việc đảm bảo tuổi thọ công trình. Để quá trình đánh giá diễn ra minh bạch, chính xác và bám sát tiêu chuẩn kỹ thuật, An Đức Phát Windows đã tổng hợp Checklist 12 tiêu chuẩn nghiệm thu mặt dựng nhôm kính cốt lõi. Tài liệu này sẽ là kim chỉ nam giúp các kỹ sư, TVGS và chủ đầu tư tự tin bàn giao một công trình đạt chuẩn quốc tế.
Giai đoạn 1: Nghiệm thu vật liệu đầu vào (Pre-installation Inspection)
Kiểm soát chất lượng vật tư ngay từ cổng công trình là bước phòng vệ đầu tiên. Vật liệu không đạt chuẩn sẽ khiến mọi nỗ lực thi công sau đó trở nên vô nghĩa.

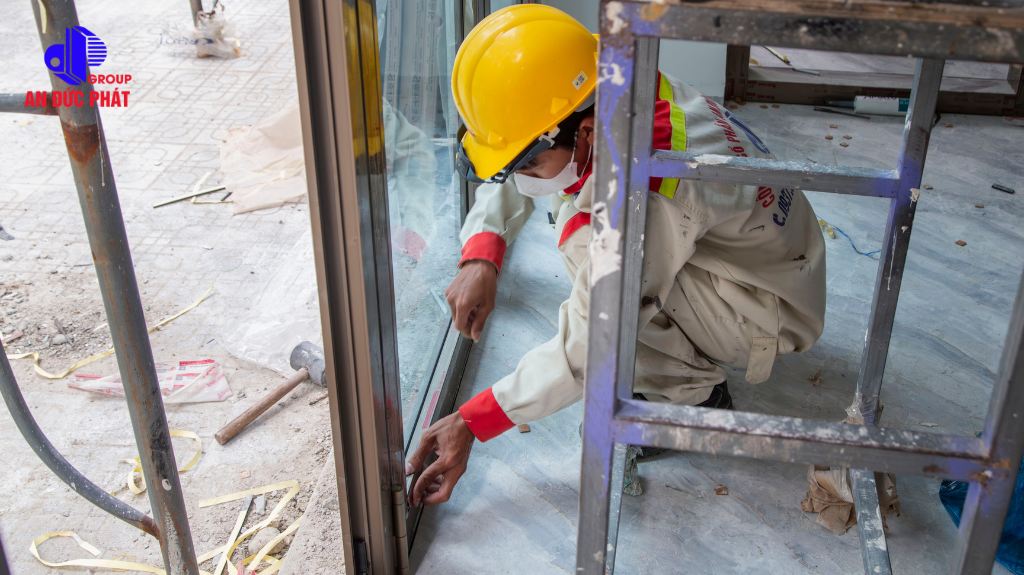

1. Kiểm tra biên dạng và chất lượng Profile nhôm
Hệ khung nhôm là “bộ xương” chịu lực của toàn bộ mặt dựng. Lực lượng TVGS cần tiến hành đối chiếu trực tiếp với bản vẽ Shop Drawing đã được phê duyệt:
- Nguồn gốc và chứng nhận: Bắt buộc kiểm tra hồ sơ CO/CQ từ nhà máy sản xuất.
- Độ dày tiêu chuẩn: Sử dụng thước kẹp điện tử (Caliper) để đo độ dày tại các vị trí chịu lực trọng yếu. Ví dụ, với nhôm mặt dựng hệ 65, độ dày yêu cầu thường từ 2.0mm đến 3.0mm tùy vị trí ngàm.
- Chất lượng bề mặt sơn: Bề mặt profile nhôm mạ Anode hoặc sơn tĩnh điện (Powder Coating) không được trầy xước, phồng rộp hay lệch màu giữa các lô. TVGS nên dùng máy đo độ dày lớp sơn để xác nhận thông số đúng với hợp đồng.
2. Kiểm tra chất lượng kính và thông số kỹ thuật
Kính mặt dựng chiếm phần lớn diện tích bề mặt tiếp xúc. Sai số về kính sẽ gây ra hiệu ứng méo hình (Optical distortion) hoặc rủi ro vỡ tự nhiên.
- Chủng loại: Xác nhận đúng quy cách kính đã duyệt (Kính cường lực, Kính dán an toàn nhiều lớp phim PVB/SGP, hoặc Kính hộp Low-E).
- Gia công cạnh: Cạnh kính phải được mài xiết (Edge grinding) mượt mà để loại bỏ các vi nứt, tránh hiện tượng vỡ do ứng suất nhiệt tụ tập tại các điểm sứt mẻ.
- Kiểm tra ngâm nhiệt (Heat Soak Test – HST): Đối với dòng kính cường lực, TVGS phải yêu cầu chứng chỉ HST. Bước này đảm bảo kính đã được nung ép vỡ tự nhiên trong nhà máy nhằm loại bỏ tạp chất Niken Sunfua (NiS), mang lại sự an toàn tuyệt đối khi đưa lên cao.
3. Đánh giá vật tư phụ và hệ gioăng EPDM
- Hệ gioăng: Cần sử dụng gioăng cao su EPDM nguyên sinh có khả năng chống lão hóa và độ đàn hồi cao. Gioăng không được co ngót quá mức cho phép khi kéo giãn, mặt cắt gioăng phải khớp hoàn toàn với rãnh nhôm thiết kế.
- Vít và bulong: Bắt buộc sử dụng 100% linh kiện vít, bulong Inox 304 hoặc 316 để triệt tiêu nguy cơ rỉ sét trong môi trường thời tiết ngoài trời khắc nghiệt.
4. Kiểm định keo Silicone (Sealants)
Đặc biệt trong hệ mặt dựng giấu đố, keo kết cấu đóng vai trò sinh tử trong việc giữ các tấm kính Oversized.
- Hạn sử dụng: Tuyệt đối từ chối các lô keo cận date hoặc hết date.
- Tính tương thích: Yêu cầu đệ trình kết quả thí nghiệm tương thích (Compatibility test) giữa keo kết cấu, keo thời tiết với bề mặt profile nhôm và kính từ các nhà sản xuất keo uy tín (như Dow Corning, Apollo).
Giai đoạn 2: Nghiệm thu kết cấu và lắp dựng khung (Structural Frame Installation)
Giai đoạn này quyết định độ vững chãi của “lớp áo giáp”, đảm bảo mặt dựng chịu được áp lực gió bão (Wind Load) và chuyển vị của tòa nhà.
>> Xem ví dụ thực tế về kỹ thuật xử lý kết cấu tại dự án lớn: Tính toán kết cấu mặt dựng – Bí quyết thành công của ADP Group tại FPT Plaza 2

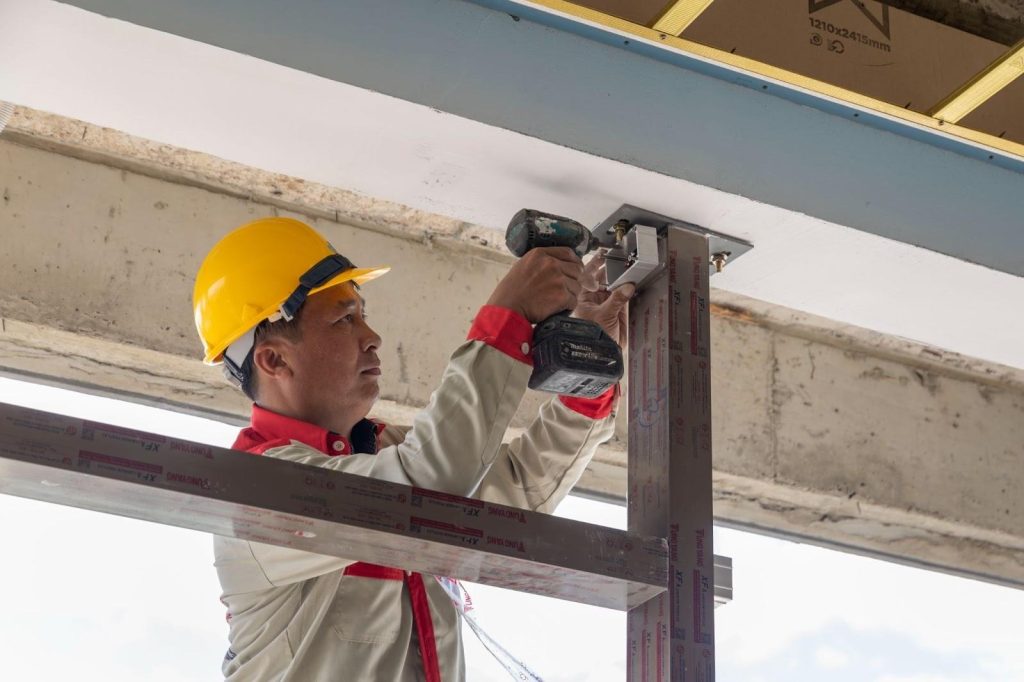

5. Nghiệm thu hệ thống bản mã và bulong neo (Brackets & Anchors)
Bản mã (Bracket) là bộ phận trọng yếu truyền tải trọng từ toàn bộ hệ mặt dựng vào kết cấu bê tông cốt thép của công trình.
- Vị trí và dung sai: Kiểm tra tọa độ lắp đặt theo 3 trục X, Y, Z bằng máy toàn đạc điện tử. Dung sai định vị bản mã thông thường không được vượt quá ±5mm để đảm bảo hệ khung không bị vặn xoắn.
- Độ ngàm của bulong: Nếu thiết kế sử dụng bulong nở hoặc hóa chất (như Hilti, Ramset), TVGS phải nghiệm thu độ sâu khoan lỗ, công tác vệ sinh lỗ khoan bằng chổi cọ/máy thổi bụi, và yêu cầu thí nghiệm thử tải nhổ (Pull-out test) ngẫu nhiên tại hiện trường.
- Xử lý chống ăn mòn: Các mối hàn bản mã vào thép chờ phải được gõ sạch xỉ hàn, phủ sơn chống rỉ 2 lớp (Epoxy) trước khi chuyển sang bước lắp đố nhôm.
6. Kiểm tra độ thẳng đứng và cao độ khung nhôm (Mullions & Transoms)
- Độ thẳng đứng (Plumbness): Sử dụng máy Laser hoặc thiết bị quả dọi chuyên dụng. Độ lệch tâm đứng của thanh đố dọc (Mullion) không được vượt quá giới hạn L/1000 (L là chiều dài thanh nhôm) và sai số tối đa 3mm cho mỗi tầng.
- Độ đồng phẳng: Các thanh đố ngang (Transom) phải được căn chỉnh cao độ chuẩn xác, không bị võng hoặc chênh lệch gờ so với thanh dọc. Sự sai lệch này sẽ khiến quá trình vào kính bị ép góc, tạo ứng suất ngầm gây vỡ kính sau một thời gian sử dụng.
7. Nghiệm thu khe co giãn nhiệt (Expansion Joints)
Vật liệu nhôm có hệ số giãn nở nhiệt đáng kể. Dưới tác động của bức xạ mặt trời, hệ khung sẽ “thở”.
- Khe hở tiêu chuẩn: Điểm nối giữa 2 thanh đố dọc (Mullion splice) phải duy trì một khe hở co giãn nhiệt (thường từ 10-15mm) và được chèn Sleeve (ống lót) cố định chắc chắn ở một đầu, đầu còn lại để trượt tự do. Tuyệt đối cấm hành vi bắn keo cứng hoặc chốt rivet chết cả hai đầu tại vị trí nối này.
Giai đoạn 3: Nghiệm thu công tác lắp kính và bơm keo (Glass Setting & Sealing)
Đây là công đoạn đòi hỏi sự tỉ mỉ, độ chính xác và tay nghề thợ cao nhất, quyết định trực tiếp đến tính thẩm mỹ và khả năng chống thấm dột dài hạn.

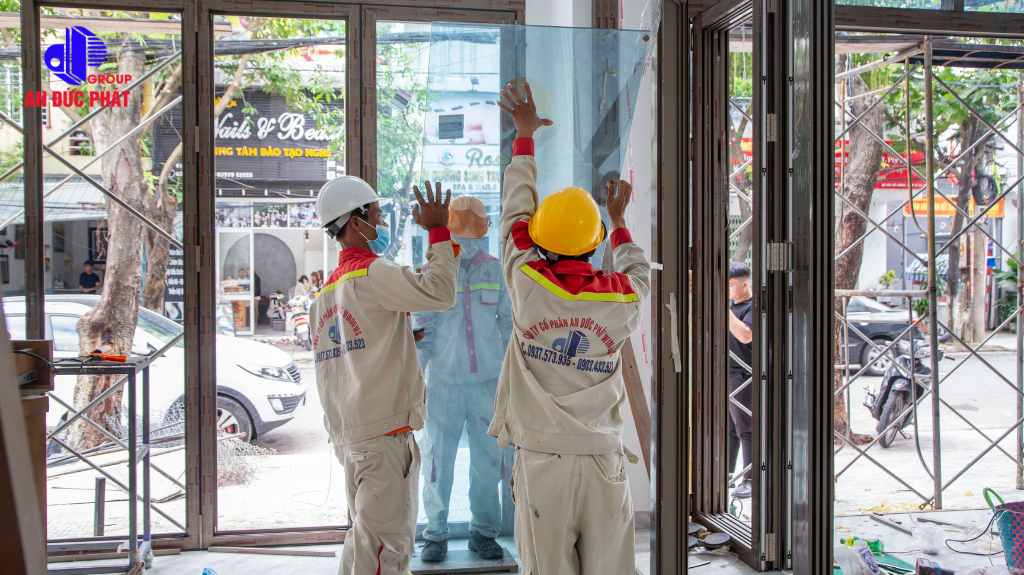

8. Kiểm tra kỹ thuật đặt kính và gối đỡ (Setting Blocks)
- Vị trí gối đỡ: Kính tuyệt đối không bao giờ được đặt trực tiếp lên bề mặt nhôm. Phải sử dụng gối đỡ bằng cao su Neoprene hoặc Silicone chuyên dụng có độ cứng đạt từ 85-90 Shore A. Vị trí gối đỡ tối ưu thường nằm ở 1/4 chiều rộng tấm kính tính từ mép ngoài vào.
- Khe hở mép kính (Edge clearance): Phải kiểm tra và duy trì khoảng hở đồng đều giữa mép kính và khung nhôm ở cả 4 cạnh. Điều này tạo không gian cho kính giãn nở và không bị cấn nứt khi khung nhôm biến dạng nhẹ dưới áp lực gió mạnh.

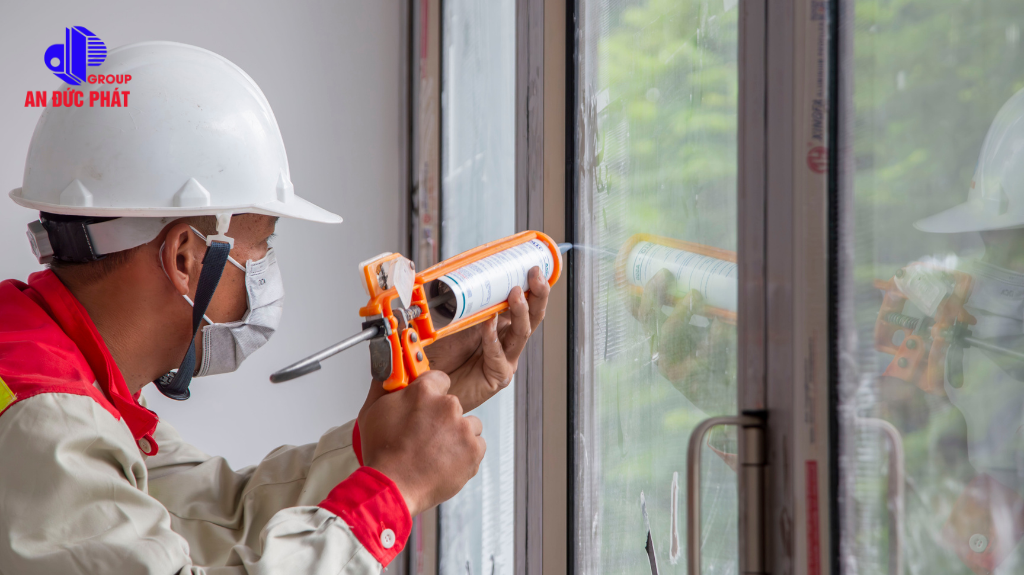

9. Nghiệm thu đường keo kết cấu và keo thời tiết
Đường keo chính là tuyến phòng thủ duy nhất ngăn chặn nước mưa rò rỉ vào bên trong tòa nhà.
- Kích thước đường keo: Tiết diện đường keo thời tiết (Weather sealant) phải đảm bảo tỷ lệ chuẩn giữa Chiều rộng : Chiều sâu (thường áp dụng tỷ lệ 2:1), với độ sâu tối thiểu bám dính vào cạnh kính là 6mm.
- Sử dụng xốp chèn (Backer Rod): Bắt buộc sử dụng mút xốp tròn chèn phía sau khe hở trước khi bắn keo. Xốp chèn giúp kiểm soát độ sâu của keo và tạo bề mặt cong, ngăn chặn hiện tượng bám dính 3 mặt (Three-sided adhesion) – nguyên nhân chính gây xé rách đường keo khi các tấm kính co giãn.
- Kiểm tra độ bám dính thực tế (Peel Test): Cắt ngẫu nhiên một đoạn keo đã lưu hóa hoàn toàn tại hiện trường, kéo ngược vuông góc 90 độ. Nếu thân keo đứt trước khi màng keo bong khỏi bề mặt nhôm/kính thì chứng tỏ độ bám dính đạt yêu cầu.
- Thẩm mỹ: Đường keo hoàn thiện phải bóng, phẳng, không đọng bọt khí, không đứt quãng và không lem nhem ra bề mặt kính hay profile nhôm.
Giai đoạn 4: Nghiệm thu hiệu suất, vệ sinh và bàn giao (Performance Testing & Handover)
Trước khi tiến hành ký kết biên bản nghiệm thu hoàn thành đưa vào sử dụng, hệ thống mặt dựng phải vượt qua các bài kiểm tra thực tế và hoàn thiện hồ sơ pháp lý.
10. Kiểm tra rò rỉ nước tại hiện trường (Water Penetration Test)
Đây là “bài kiểm tra sức khỏe” quyết định để đảm bảo hệ mặt dựng có độ kín khít tuyệt đối.
- Phương pháp xịt nước (Hose Test): Thường được áp dụng theo tiêu chuẩn AAMA 501.2. Công nhân sẽ sử dụng vòi phun nước áp lực cao (áp lực tĩnh theo đúng quy định) phun trực tiếp vào các khe nối, điểm giao cắt và dọc theo các đường keo từ bên ngoài trong thời gian tối thiểu 5 – 15 phút.
- Đánh giá: TVGS và đại diện chủ đầu tư sẽ quan sát từ bên trong. Nghiệm thu chỉ đạt khi không có bất kỳ giọt nước nào thấm qua hệ gioăng hay đường keo ngấm vào mặt trong.
- Mô tả hình ảnh: Công nhân đang phun vòi nước áp lực cao trực tiếp vào các khe nối của vách kính mặt dựng từ bên ngoài, trong khi người bên trong đang quan sát tìm vết rò rỉ.
- Alt text: Thí nghiệm kiểm tra rò rỉ nước (Water Penetration Test) cho mặt dựng nhôm kính theo tiêu chuẩn AAMA.
11. Đánh giá vệ sinh và thẩm mỹ bề mặt mặt ngoài
- Vệ sinh công nghiệp: Yêu cầu nhà thầu lột bỏ toàn bộ băng keo bảo vệ bề mặt nhôm, sử dụng dung môi chuyên dụng (đảm bảo không ăn mòn lớp sơn nhôm hay bề mặt kính) để làm sạch các vệt keo thừa, bụi bẩn bám trên mặt tiền.

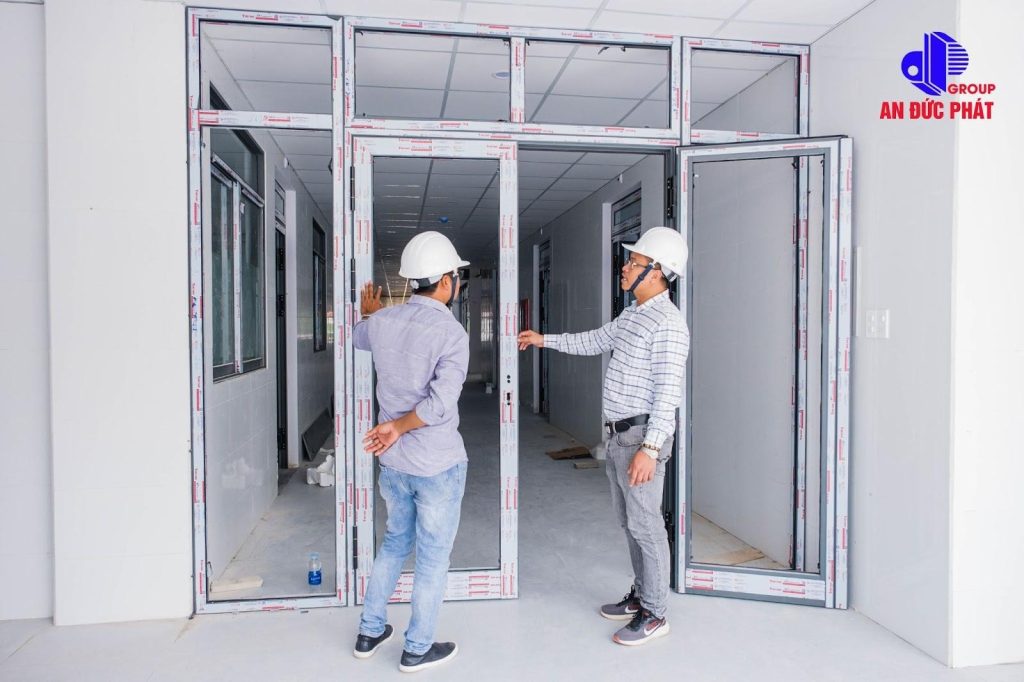

- Nghiệm thu trực quan: Đứng ở khoảng cách 3m (khoảng cách góc nhìn tiêu chuẩn), quan sát tổng thể toàn bộ mặt dựng. Bề mặt nhôm không được xước sát móp méo, mặt kính trong vắt không xước dăm, đường ron keo thẳng tắp và đồng đều.
12. Nghiệm thu hồ sơ hoàn công và bảo hành (As-built Docs & Warranty)
Công trình chỉ thực sự khép lại khi nhà thầu đệ trình đầy đủ bộ hồ sơ pháp lý, kỹ thuật phục vụ cho công tác vận hành:
- Bản vẽ hoàn công (As-built Drawings): Cập nhật chính xác, chi tiết mọi thay đổi phát sinh tại hiện trường so với bản vẽ thiết kế ban đầu.
- Bộ chứng từ CO/CQ: Minh bạch nguồn gốc xuất xứ của toàn bộ vật tư đã sử dụng.
- Nhật ký thi công và biên bản nghiệm thu từng giai đoạn.
- Tài liệu hướng dẫn bảo trì & Sổ bảo hành: Nhà thầu cung cấp quy trình lau kính mặt ngoài an toàn, tần suất kiểm tra keo silicone và cam kết thời gian bảo hành chất lượng công trình (thông thường bảo hành vật tư nhôm kính từ 5-10 năm, bảo hành chống thấm từ 1-2 năm).
>> Tham khảo chính sách hậu mãi và bảo dưỡng của chúng tôi: Bảo Trì Miễn Phí Cửa Nhôm Kính Xingfa cùng An Đức Phát Windows
An Đức Phát Windows – Đối tác tin cậy mang lại sự an tâm tuyệt đối cho Chủ đầu tư và TVGS
Với tôn chỉ hoạt động “Tiên phong – Kiến tạo – Đồng hành”, An Đức Phát Windows tự hào khẳng định vị thế là một trong những đơn vị thầu nhôm kính mặt dựng chuyên nghiệp hàng đầu tại Đà Nẵng và khu vực miền Trung.
Chúng tôi thấu hiểu sâu sắc áp lực trách nhiệm của đội ngũ Tư vấn giám sát và Chủ đầu tư. Vì vậy, An Đức Phát luôn chủ động minh bạch hóa mọi quy trình:
- Chuẩn hóa hồ sơ đệ trình: Các bản vẽ Shop Drawing, biện pháp thi công an toàn và mẫu vật tư thực tế luôn được đệ trình đầy đủ trước khi tiến hành cắt nhôm.
- Thi công đúng cam kết: Sử dụng thiết bị trắc đạc hiện đại kiểm soát dung sai lắp đặt. Tuyệt đối tuân thủ quy trình vệ sinh bắn keo, không bớt xén vật tư phụ.
- Hỗ trợ TVGS tối đa: Phối hợp chặt chẽ để thực hiện các bài thí nghiệm thử tải, kiểm tra rò rỉ nước tại công trường một cách trung thực và khách quan.
- Dịch vụ bảo trì tận tâm: Thực hiện đúng cam kết bảo trì định kỳ vào các mốc 3 tháng và 1 năm sau khi bàn giao, duy trì “Giá trị bền bỉ” cho diện mạo công trình.
Một hệ mặt dựng hoàn hảo là sự kết tinh giữa bản thiết kế đẹp, vật liệu cao cấp và kỹ thuật thi công chuẩn mực. Hãy để An Đức Phát Windows đồng hành cùng bạn kiến tạo nên những công trình vững chãi, vươn tầm thời đại!
